网线水晶头排线图片(常用网线水晶头的接法)

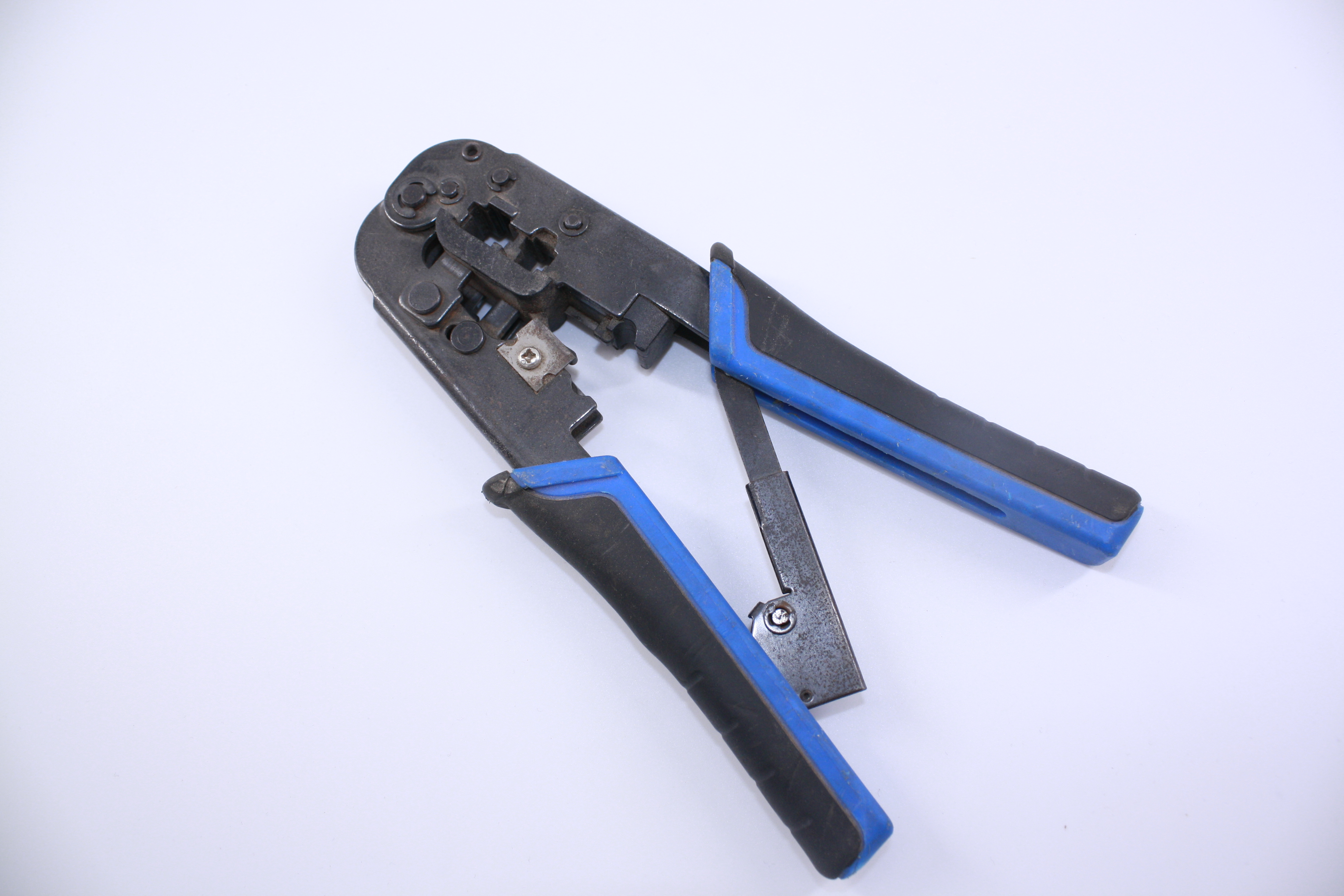

首先咱们需要准备一个接线钳（如图一）要有网线和水晶头，网线一般分为5类网线和6类网线、7类网线这三种，相对应的水晶头也是不一样的，这个一定要注意。

图一

接线钳

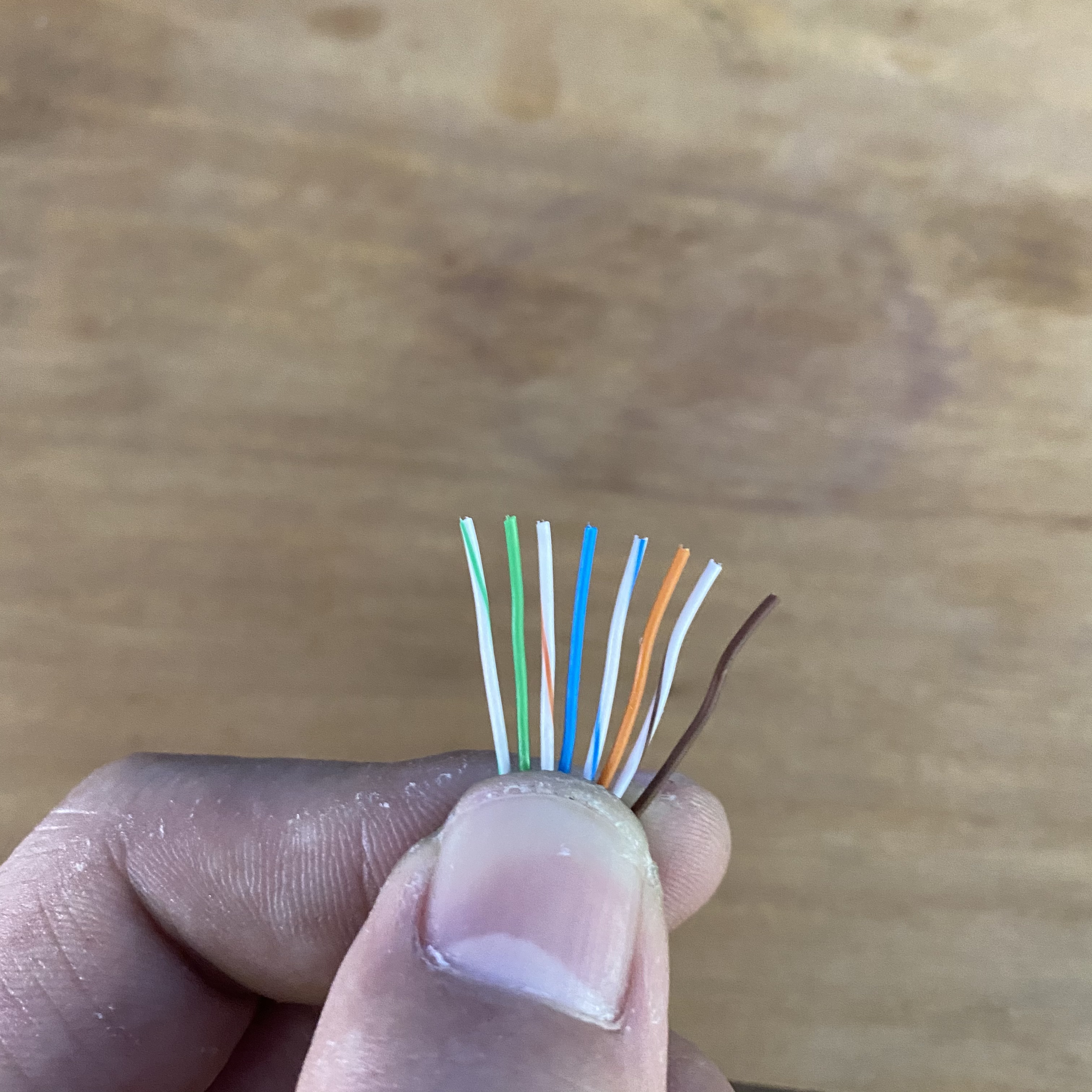

咱们先来先讲常见的5类网线怎么去接。（如图二）网线的颜色顺序标准是568A：1绿白，2绿，3橙白，4蓝，5蓝白，6橙，7棕白，8棕标准586B：1橙白，2橙，3绿白，4蓝，5蓝白，6绿，7棕白，8棕这两种。

图二

五类网线水晶头接线顺序

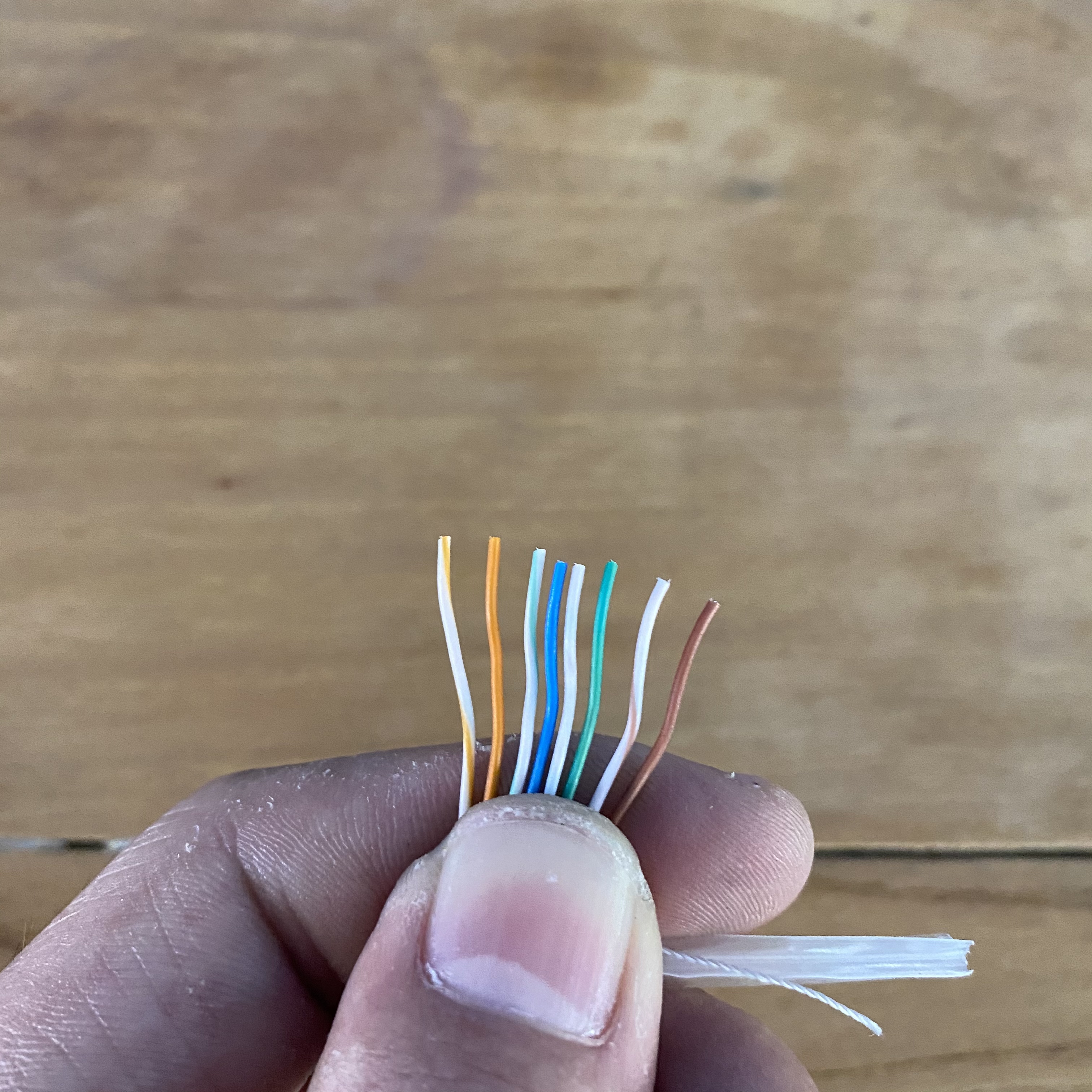

六类网线的接法颜色顺序是（如图三）：白橙---橙色---白绿色---蓝色----白蓝色---绿色---白棕色---棕色这样的颜色排序。

图三

六类网线水晶头接线顺序

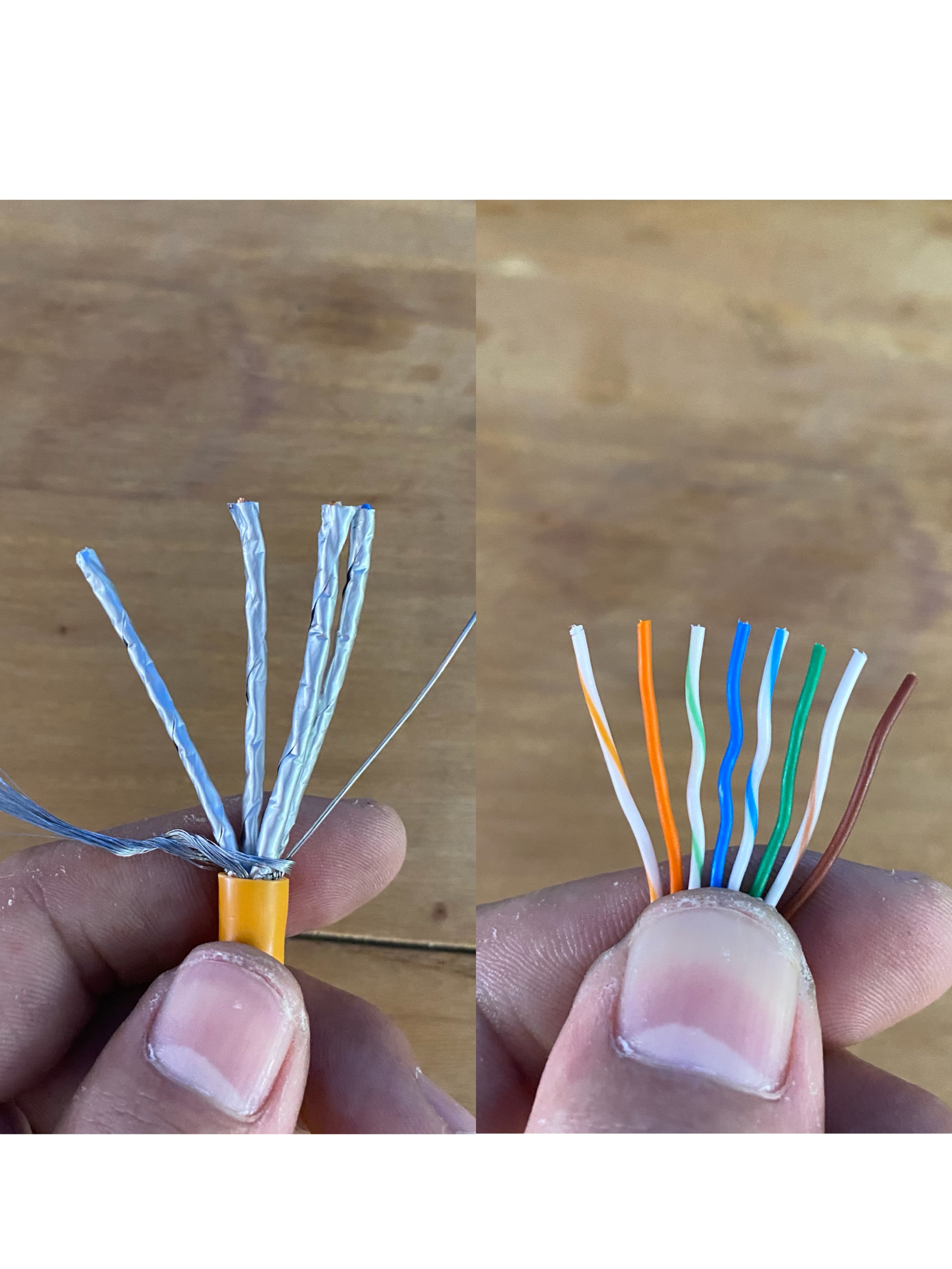

七类网线到接法颜色顺序是（如图四）：白橙---橙色---白绿色---蓝色---白蓝色---绿色---白棕色---棕色这样的颜色排序。

图四

七类网线样式和水晶头接线顺序

以上产品全部来源于宇盛祥电线电缆公司提供，还有什么问题也可以直接私信小编，或者直接关注，带你领略更多的电线电缆知识。
